不銹鋼固定式球閥

首頁> 不銹鋼固定式球閥

所屬系列：	球閥系列
名稱：	不銹鋼固定式球閥
型號：	Q347F Q347N
檢索關鍵字：	不銹鋼固定式球閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

【不銹鋼固定式球閥相關型號】

Q347F-16P Q347F-25P Q347F-40P Q347F-64P Q347F-100P Q347F-160P

Q347N-16P Q347N-25P Q347N-40P Q347N-64P Q347N-100P Q347N-160P

Q347PPL-16P Q347PPL-25P Q347PPL-40P Q347PPL-64P Q347F-100P Q347PPL-160P

【不銹鋼固定式球閥概述】

球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

【不銹鋼固定式球閥主要零部件材料】

名稱Part		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體Body&Body cap		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體Ball	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體Ball	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿Steml		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座Seat		PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion
閥座支承圈Seat Retainer		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧Spring			3yc-7/17-49H
O形圈O-RING		NBR	氟橡膠Viton
螺柱Stud		A193-B7	A193-B8
螺母Nut		A194-2H	A194-8

【不銹鋼固定式球閥性能規范】

壓力等級		公稱壓力(PN)					磅級(Class)
		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及含各種固體顆粒的介質
	適用溫度	-196～≤550℃
適用規范	設計制造按	GB12237-89				API 6D		JP17S-48
	法蘭尺寸按	JB79-59、GB9113 、HG20592-07				ANSI B16.5		JIS B2212-2214
	結構長度按	GB12221-89				ANSI B16.10		JIS B2002
	檢驗試驗按					JB/T9092-99		API 598

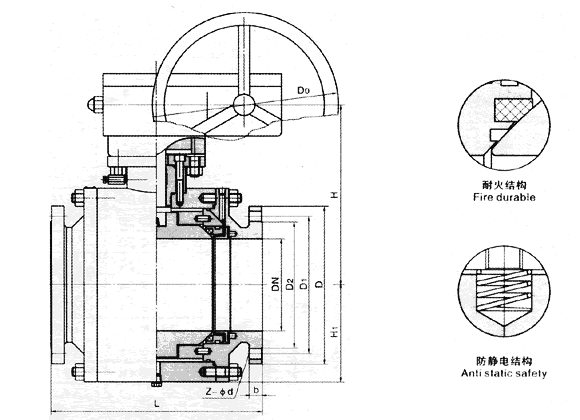

【不銹鋼固定式球閥結構圖】

【不銹鋼固定式球閥主要連接尺寸】

產品型號 TyPe	公稱通徑 DN	PN1.6MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
Q47F-16C Q47F-16P Q347F-16C Q347F-16P Q647F-16C Q647F-16P Q747F-16C Q747F-16P F9B47F-16C Q9B47F-16P	50	178	160	125	100	16	4-Φ18	160	85	-	28
	65	191	180	145	120	18	4-Φ18	170	95	-	32
	80	203	195	160	135	20	8-Φ18	200	110	-	44
	100	229	215	180	155	20	8-Φ18	210	120	-	86
	125	356	245	210	185	22	8-Φ18	350	215	-	133
	150	394	280	240	210	24	8-Φ23	530	190	-	203
	200	457	335	295	265	26	12-Φ23	575	230	600	273
	250	533	405	355	320	30	12-Φ25	585	260	600	450
	300	610	460	410	375	30	12-Φ25	730	300	600	583
	350	686	520	470	435	34	16-Φ25	860	350	800	750
	400	762	580	525	485	36	16-Φ30	935	395	800	1190
	450	864	640	585	545	40	20-Φ30	975	440	800	2100
	500	914	705	650	608	44	20-Φ34	1060	485	800	3100
	600	1067	840	770	718	48	20-Φ41	1170	591	800	3980
	700	1245	910	840	788	50	24-Φ41	1270	686	800	4800

產品型號 TyPe	公稱通徑 DN	PN2.5MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
Q47F-25 Q47F-25P Q347F-25 Q347F-25P Q647F-25 Q647F-25P Q747F-25 Q747F-25P F9B47F-25 Q9B47F-25P	50	216	160	125	100	20	4-Φ18	160	85	-	30
	65	241	180	145	120	22	8-Φ18	170	95	-	40
	80	283	195	160	135	22	8-Φ18	200	110	-	52
	100	305	230	190	160	24	8-Φ23	210	120	-	97
	125	381	270	220	188	28	8-Φ25	350	215	-	135
	150	403	300	250	218	30	8-Φ25	530	190	-	204
	200	502	360	310	278	34	12-Φ25	575	230	600	322
	250	568	425	370	332	36	12-Φ30	585	260	600	535
	300	648	485	430	390	40	16-Φ30	730	300	600	775
	350	762	550	490	448	44	16-Φ34	860	350	800	1210
	400	838	610	550	505	48	16-Φ34	935	395	800	2300
	450	914	660	600	555	50	20-Φ34	975	440	800	3400
	500	991	730	660	610	52	20-Φ41	1060	485	800	4208
	600	1143	840	770	718	56	20-Φ41	1170	591	800	5080
	700	1346	955	875	815	60	24-Φ48	1270	686	800	5750

【不銹鋼固定式球閥的安裝】

不銹鋼固定式球閥的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。

訂貨須知：
一、①不銹鋼固定式球閥產品名稱與型號②不銹鋼固定式球閥口徑③不銹鋼固定式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門不銹鋼固定式球閥型號，請按不銹鋼固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
