鍛鋼加長閥體閘閥概述
鍛鋼加長閥體閘閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
鍛鋼加長閥體閘閥參數性能
產品型號：Z11Y/Z61Y
工作壓力：800LB-1500LB
連接方式:1—螺紋 ，6—承插焊/對焊
閥門口徑：3/8”-2”/DN10-DN50
設計制造：延長閥體閥門符合API602
承插端尺寸:ASME B16.11
螺紋端尺寸：(NPT) ANSI/ASME B1.20.1
主體材料：A105, F5, F11, F22, 304,304L, 316,316L, LF2
閥門的檢驗與試驗：API598
標準:國標GB、JB、HG，日標JIS、JPI，美標:API、ANSI 、ASME
傳動方式：手動

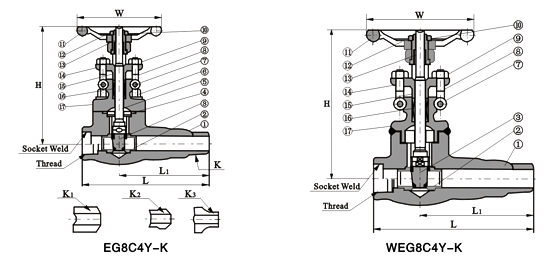

鍛鋼加長閥體閘閥結構解剖圖
鍛鋼加長閥體閘閥訂貨號代號說明
| 連接代號 |
K |
K1 |
K2 |
K3 |
| 螺紋焊接端 |
斜面端 |
加強端 |
承插端 |
標準材質細表
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閘板 |
A182 410&F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 5 |
閥桿 |
A182 F6 |
A276 F304 |
A182 F304(L) |
A182 F316(L) |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
銷釘 |
A276 420 |
A276 304 |
| 8 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 11 |
手輪 |
A197 |
| 12 |
銘牌 |
SS |
| 13 |
閥桿螺母 |
A276 420 |
| 14 |
填料壓板 |
A105 |
A182 F11 |
A182 F316(L) |
| 15 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 17 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
|
NPS |
縮徑. |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
L1 |
10.75 |
10.75 |
10.75 |
120 |
127 |
127 |
152 |
|
L |
147 |
147 |
153.5 |
175.5 |
187 |
187 |
222 |
|
H(開) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.1 |
2.9 |
3.4 |
5.5 |
7.8 |
8.3 |
13.4 |
|
焊接式 |
2.8 |
2.6 |
3.1 |
5.1 |
7.4 |
7.6 |
12.1 |
訂貨須知：
一、①鍛鋼加長閥體閘閥產品名稱與型號②鍛鋼加長閥體閘閥口徑③鍛鋼加長閥體閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼加長閥體閘閥型號，請按鍛鋼加長閥體閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
|
|
感謝您向我們發出訂單我們會在最短時間與您聯系!
