德標Y型波紋管截止閥

首頁> 德標Y型波紋管截止閥

所屬系列：	截止閥系列
名稱：	德標Y型波紋管截止閥
型號：	WJ43H WJ43Y
檢索關鍵字：	德標Y型波紋管截止閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

【德標Y型波紋管截止閥技術規范】

制造標準:   DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準:   DIN EN12266:2003

【德標Y型波紋管截止閥特征】
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏

【德標Y型波紋管截止閥性能規范】

公稱壓力(MPa)	殼體試驗壓力(Mpa)	密封壓力試驗(Mpa)	適用溫度(℃)	適用介質
1.6	2.4	1.76	HT:-10~300℃ CS:-29~425℃ SS:-59~540℃	水蒸汽油品
2.5	3.75	2.75
4.0	6.0	4.4

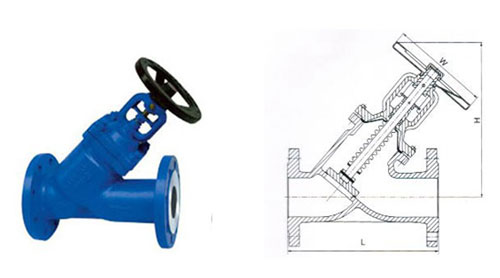

【德標Y型波紋管截止閥結構圖】

【德標Y型波紋管截止閥主要零部件材料】

閥體/閥蓋	閥桿	閥瓣	螺栓	螺母	填料	墊片	波紋管
GG25	13Cr	GG25	B7	2H	石墨	石墨+304	304
WCB	13Cr	WCB	B7	2H	石墨	石墨+304	304
CF8	F304	CF8	B8	8	石墨	石墨+304	304

CF8M	F316	CF8M	B8	8	石墨	石墨+304	316

【德標Y型波紋管截止主要連接尺寸】

Size		15	20	25	32	40	50	65	80	100	125	150	200
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600
	PN25	130	150	160	180	200	230	290	310	350	400	480	600
	PN40	130	150	160	180	200	230	290	310	350	400	480	600
H	PN16	185	185	195	225	230	235	250	270	345	380	400	585
	PN25	185	185	195	225	230	235	250	270	345	380	400	585
	PN40	185	185	195	225	230	235	250	270	345	380	400	585
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400
	PN25	120	120	140	140	160	180	180	200	250	300	300	400
	PN40	120	120	140	140	160	180	180	200	250	300	300	400

訂貨須知：

一、①德標Y型波紋管截止閥產品名稱與型號②德標Y型波紋管截止閥口徑③德標Y型波紋管截止閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定正鋼閥門德標Y型波紋管截止閥型號，請按德標Y型波紋管截止閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
